Bảng tra các thông số Thyristor.
Mục lục
hiện
Tham số của hàng Nga.
Giá trị dòng điện trung bình tối đa cho phép chảy qua van
Xem thêm:
- Thyristor là gì, cấu tạo nguyên lý hoạt động?

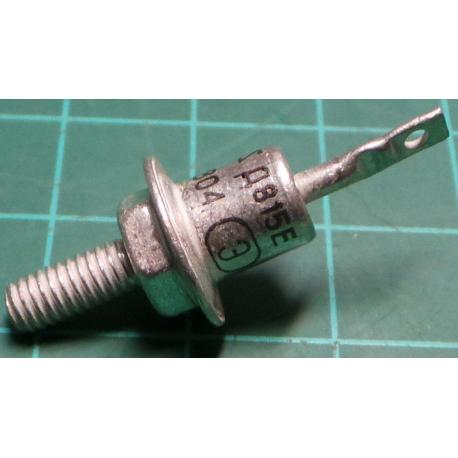

- Bảng tra thông số điôt (diode) công suất lớn
- Bảng tra cứu thông số Mosfet – Fet thông dụng
- Bảng tra tham số Triac
I. Tham số của Thyristor Nga
1. Itb – giá trị dòng điện trung bình tối đa cho phép chảy qua van trong điều kiện chuẩn : van hoạt động trong mạch chỉnh lưu một pha một nửa chu kỳ, tải thuần trở, dòng điện dạng sin kéo dài trong 180o điện ( góc điều khiển ỏ = 0 ) , chế độ làm mát chuẩn.
2. Ixung – dòng điện quá tải ngắn hạn cho phép qua van trong thời gian không quá vài ms.
3. Iđỉnh – trị số biên độ dòng điện dạng sin cho phép một lần qua van ,sau đó phải ngắt điện áp đặt lên van.
4. Irò – dòng điện rò khi van ở trạng thái khoá .
5. Cấp điện áp – phân cấp theo điện áp tối đa mà van chịu được lâu dài ở cả hai chiều thuận và ngược. Giá trị thực bằng số cấp nhân 100V ( thí dụ van cấp 5 chịu được 500V)
6. Cấp du/dt – phân cấp theo tốc độ tăng điện áp thuận lớn nhất đặt lên van mà van sẽ rơi vào hiện tượng tự dẫn không cần dòng điều khiển.
7. Cấp tph – phân cấp theo thời gian phục hồi tính chất khoá cho van.
8. Cấp di/dt – cấp theo tốc độ tăng dòng lớn nhất qua van mà van không bị đánh thủng.
9. ∆U – sụt áp thuận trên van ở dòng định mức.
10. Uđk – điện áp điều khiển nhỏ nhất đảm bảo dòng điều khiển mở van.
11. Iđk – dòng điều khiển nhỏ nhất vẫn đảm bảo mở được van.
12. tm – thời gian van mở để van chuyển từ trạng thái khoá sang trạng thái dẫn.
13. toC vỏ – nhiệt độ vỏ van tương ứng chế độ dòng trung bình tối đa cho phép Itb.
Bảng giá trị thực theo phân cấp tham số van .
| Cấp | du/dt ( V/µs ) | tph ( µs ) | di/dt ( A/µs ) |
| 1 | 20 | 250 | 20 |
| 2 | 50 | 150 | 40 |
| 3 | 100 | 100 | 70 |
| 4 | 200 | 70 | 100 |
| 5 | 500 | 50 | 200 |
| 6 | 1000 | 30 | 400 |
| 7 | 20 | 600 | |
| 8 | 15 | 800 | |
| 9 | 12 | 1000 |
3. Loại chuyên dùng ở chế độ xung.
| Ký hiệu | Itb (A) | Ixung (A) |
Irò (mA) |
Cấp điện áp |
Cấp du/dt |
Cấp tph |
Cấp di/dt |
∆U(V) | Uđk(V) | Iđk mA |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| KY 108 | 2 | 150 | 2,5 | 6 – 10 | 2 | 3 – 6 | – | – | – | – |
| KY 210 | 20 | 2000 | 5 | 4 – 6 | 2 | 2 | 6 | 1,8 | – | – |
| KY 211 | 20 | 2000 | 10 | 6 – 10 | 3 | 6 – 7 | 4 | – | – | – |
| KY 215 | 2 | 250 | 5 | 8 – 10 | 2 | 3 | – | 1,7 | – | – |
| KY 216 | 1 | 100 | 0,5 | 1 – 8 | 2 | 4 – 7 | – | 2 | – | – |
| KY 218 | 20 | 100 | 15 | 14 -20 | 3 – 4 | 1 – 2 | 4 | 3,5 | 7 | 500 |
| KY 219 | 20 | 1200 | 15 | 8 – 12 | 2 – 4 | 3 | 5 | 2 | – | – |
| T И – 100 | 100 | 1000 | 25 | 4 – 9 | 3 – 6 | 6 – 7 | 8 | 2 | 2,5 | 300 |
4. Loại có hiệu ứng “ núi lở”.
| Ký hiệu | Itb(A) | Iđỉnh (A) | Irò (mA) |
Cấp điện áp |
Cấp du/dt |
Cấp tph |
Cấp di/dt |
∆U(V) | Uđk(V) | Iđk (mA) |
tm (µs ) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| TЛ 2- 100 | 100 | 3000 | 30 | 3 – 9 | 2 – 6 | 1 – 4 | 2 | 2,3 | 7 | 300 | 20 |
| TЛ 2- 160 | 160 | 3500 | 30 | 3 – 9 | 2 – 6 | 1 – 4 | 2 | 1,9 | 5 | 300 | 20 |
| TЛ 2- 200 | 200 | 4000 | 30 | 3 – 9 | 2 – 6 | 1 – 4 | 2 – 3 | 2,6 | 5 | 300 | 20 |
| TЛ 2- 250 | 250 | 4000 | 40 | 4 – 10 | 1 – 4 | 1 – 4 | 2 | 1,8 | 8 | 400 | 15 |
5. Loại điều khiển kiểu quang ( opto-tiristor).
| Ký hiệu | Itb(A) | Iđỉnh(A) | Cấp điện áp |
Cấp du/dt |
Cấp tph |
Cấp di/dt |
∆U(V) | Uđk(V) | Iđk (mA) | tm( µs ) |
| 1 | 2 | 3 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| TO 6,3 | 6,3 | 200 | 1 – 3 | 1 – 5 | 1 – 2 | 1,65 | 1,6 | 60 | 10 | 85 |
| TO10 | 10 | 200 | 1 – 3 | 1 – 5 | 1 – 2 | 1,4 | 1,6 | 60 | 10 | 75 |
| TO2 -10 | 10 | 250 | 1 – 3 | 2 – 4 | 1 – 2 | – | 2 | 200 | 30 | 65 |
| TO2 -40 | 40 | 800 | 1 – 3 | 2 – 4 | 1 – 2 | – | 2 | 200 | 30 | 65 |
| TO2-100 | 100 | 2000 | 1 – 3 | 1 – 3 | 1 – 3 | – | 3 | 200 | 30 | 65 |
| TO2-160 | 160 | 3000 | 1 – 3 | 1 – 3 | 1 – 3 | – | 3 | 200 | 30 | 65 |
| TO2-250 | 250 | 4000 | 1 – 3 | 1 – 3 | 1 – 3 | – | 3 | 200 | 30 | 65 |
| TO2-320 | 320 | 5000 | 1 – 3 | 1 – 3 | 1 – 3 | – | 3 | 200 | 30 | 65 |
II. Bảng các tham số Thyristor Tây Âu
Các tham số của van:
Itb – Dòng điện trung bình cho phép.
Uo – điện áp ngưỡng.
Rđ – điện trở động.
Umax – điện áp cực đại cho phép đặt lên van ( cả hai chiều thuận và ngược ).
du/dt – tốc độ tăng điện áp thuận trên van tph – thời gian phục hồi tính chất khoá cho van.
di/dt – tốc độ tăng dòng cực đại cho phép qua van.
∆U – sụt áp thuận trên van ( giá trị tương ứng dòng điện van = 1,5 Itb ). RT – nhiệt trở của van tj – nhiệt độ tối đa của tinh thể bán dẫn.
A. Tham số các Thyristor theo EUPEC.
A. Các thyristor thông thường ( loại N – tần số thấp ).
1. Các Thyristor điện áp thấp từ 200V đến 600V.
| Ký hiệu | Itb | Uo | Rđ | Umax | du/dt | tph | di/dt | ∆U | RT | tj |
| (A) | (V) | mΩ | ( V ) | (V/µs) | µs | (A/µs) | (V) | oC/W | o C | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| T210 N | 210 | 0,80 | 0,850 | 200-600 | 1000 | 200 | 200 | 1,33 | 0,1500 | 140 |
| T348 N | 348 | 1,00 | 0,700 | 200-600 | 1000 | 200 | 200 | 1,92 | 0,1000 | 140 |
| T398 N | 398 | 1,00 | 0,400 | 200-600 | 1000 | 200 | 200 | 1,63 | 0,1000 | 140 |
| T568 N | 568 | 0,80 | 0,440 | 200-600 | 1000 | 200 | 200 | 1,76 | 0,0680 | 140 |
| T828 N | 828 | 1,00 | 0,230 | 200-600 | 1000 | 150 | 300 | 1,65 | 0,0450 | 140 |
| T1078 N | 1078 | 1,02 | 0,200 | 200-600 | 1000 | 150 | 200 | 1,81 | 0,0330 | 140 |
| T1258 N | 1258 | 1,00 | 0,100 | 200-600 | 1000 | 200 | 120 | 1,5 | 0,0330 | 140 |
| T2509 N | 2509 | 0,75 | 0,072 | 200-600 | 1000 | 200 | 200 | 1,22 | 0,0184 | 140 |
| T3710 N | 3710 | 0,75 | 0,0475 | 200-600 | 1000 | 200 | 200 | 1,50 | 0,0125 | 140 |
Các Thyristor điện áp từ 1200V đến 1800V.
| Ký hiệu | Itb (A) |
Uo (V) |
Rđ mΩ |
Umax ( V ) |
du/dt (V/µs) |
tph µs |
di/dt (A/µs) |
∆U (V) |
RT oC/W |
tj oC |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| T 86 N | 86 | 1,00 | 2,60 | 1200-1800 | 1000 | 200 | 150 | 1,99 | 0,300 | 125 |
| T 130 N | 130 | 1,08 | 1,53 | 1200-1800 | 1000 | 180 | 150 | 1,96 | 0,200 | 125 |
| T 160 N | 160 | 1,08 | 1,53 | 1200-1800 | 1000 | 200 | 150 | 1,96 | 0,150 | 125 |
| T 178 N | 178 | 0,92 | 1,50 | 1200-1800 | 1000 | 180 | 150 | 1,9 | 0,140 | 125 |
| T 218 N | 218 | 0,90 | 1,35 | 1200-1800 | 1000 | 200 | 150 | 2,2 | 0,110 | 125 |
| T 221 N | 221 | 1,10 | 0,75 | 600-1800 | 1000 | 200 | 150 | 1,74 | 0,120 | 125 |
| T 298 N | 298 | 0,85 | 0,90 | 1200-1800 | 1000 | 200 | 150 | 2,0 | 0,088 | 125 |
| T 345 N | 345 | 0,80 | 0,70 | 1200-1800 | 1000 | 250 | 150 | 1,56 | 0,080 | 125 |
| T 358 N | 358 | 0,85 | 0,90 | 1200-1800 | 1000 | 250 | 150 | 2,07 | 0,068 | 125 |
| T 370 N | 370 | 0,80 | 0,50 | 1200-1800 | 1000 | 250 | 200 | 1,65 | 0,85 | 125 |
| T 378 N | 378 | 0,80 | 0,75 | 1200-1800 | 1000 | 250 | 150 | 1,85 | 0,068 | 125 |
| T 388 N | 388 | 0,90 | 0,75 | 1200-1800 | 1000 | 250 | 120 | 2,1 | 0,068 | 125 |
| T 510 N | 510 | 0,80 | 0,60 | 1200-1800 | 1000 | 250 | 120 | 1,92 | 0,053 | 125 |
| T 510 N | 510 | 0,80 | 0,60 | 1200-1800 | 1000 | 250 | 120 | 1,92 | 0,053 | 125 |
| T 588 N | 588 | 0,80 | 0,60 | 1200-1800 | 1000 | 250 | 200 | 2,15 | 0,500 | 125 |
| T 588 N | 588 | 0,80 | 0,60 | 1200-1800 | 1000 | 250 | 200 | 2,15 | 0,500 | 125 |
| T 618 N | 618 | 0,80 | 0,42 | 1200-1800 | 1000 | 250 | 200 | 1,75 | 0,420 | 125 |
| T 618 N | 618 | 0,80 | 0,42 | 1200-1800 | 1000 | 250 | 200 | 1,75 | 0,420 | 125 |
| T 649 N | 649 | 1,00 | 0,38 | 1200-1800 | 1000 | 250 | 120 | 2,1 | 0,380 | 125 |
| T 649 N | 649 | 1,00 | 0,38 | 1200-1800 | 1000 | 250 | 120 | 2,1 | 0,380 | 125 |
| T 718 N | 718 | 0,85 | 0,35 | 1200-1800 | 1000 | 250 | 120 | 1,94 | 0,350 | 125 |
| T 718 N | 718 | 0,85 | 0,35 | 1200-1800 | 1000 | 250 | 120 | 1,94 | 0,350 | 125 |
| T 879 N | 879 | 0,85 | 0,27 | 1200-1800 | 1000 | 250 | 200 | 1,95 | 0,270 | 125 |
| T 879 N | 879 | 0,85 | 0,27 | 1200-1800 | 1000 | 250 | 200 | 1,95 | 0,270 | 125 |
| T 1049 N | 1050 | 0,85 | 0,225 | 1200-1800 | 1000 | 250 | 200 | 1,34 | 0,225 | 125 |
| T 1189 N | 1190 | 0,90 | 0,19 | 1200-1800 | 1000 | 240 | 200 | 2,05 | 0,1900 | 125 |
| T 1500 N | 1500 | 0,90 | 0,15 | 1200-1800 | 1000 | 240 | 200 | 2,1 | 0,1500 | 125 |
| T 1500 N | 1500 | 0,90 | 0,15 | 1200-1800 | 1000 | 240 | 200 | 2,1 | 0,1500 | 125 |
| T 1990 N | 1990 | 0,90 | 0,12 | 1200-1800 | 1000 | 250 | 200 | 2,05 | 0,1200 | 125 |
| T 1990 N | 1990 | 0,90 | 0,12 | 1200-1800 | 1000 | 250 | 200 | 2,05 | 0,1200 | 125 |
| T 3160 N | 3160 | 0,85 | 0,082 | 1200-1800 | 1000 | 250 | 200 | 1,37 | 0,0820 | 125 |
Các Thyristor điện áp từ 2000V đến 3000V.
| Ký hiệu | Itb (A) |
Uo (V) |
Rđ (mΩ) |
Umax ( V ) |
du/dt (V/às) |
tph (µs) |
di/dt (A/µs) |
∆U (V) |
RT (oC/W) |
tj (oC) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| T 271 N | 270 | 1,070 | 0,870 | 2000-2500 | 1000 | 300 | 60 | 2,35 | 0,091 | 125 |
| T308 N | 308 | 1,100 | 1,600 | 2000-2600 | 1000 | 350 | 60 | 2,88 | 0,056 | 125 |
| T458 N | 459 | 1,000 | 0,840 | 2000-2600 | 1000 | 300 | 120 | 2,75 | 0,0455 | 125 |
| T639 N | 640 | 0,850 | 0,510 | 1800-2200 | 1000 | 400 | 120 | 1,88 | 0,0377 | 125 |
| T658 N | 659 | 1,000 | 0,500 | 2200-2600 | 1000 | 300 | 150 | 2,53 | 0,0330 | 125 |
| T659 N | 659 | 1,000 | 0,500 | 2200-2600 | 1000 | 300 | 150 | 2,53 | 0,0330 | 125 |
| T699 N | 699 | 0,950 | 0,450 | 1800-2200 | 1000 | 300 | 200 | 2,32 | 0,0320 | 125 |
| T708 N | 699 | 0,950 | 0,450 | 1800-2200 | 1000 | 300 | 200 | 2,32 | 0,0320 | 125 |
| T709 N | 700 | 1,050 | 0,530 | 2000-2600 | 500 | 300 | 50 | 2,84 | 0,0290 | 125 |
| T829 N | 829 | 0,950 | 0,425 | 2000-2600 | 1000 | 350 | 50 | 1,78 | 0,0265 | 125 |
| T1039 N | 1039 | 0,90 | 0,300 | 1800-2200 | 1000 | 300 | 200 | 1,53 | 0,0231 | 125 |
| T1218 N | 1220 | 1,11 | 0,410 | 2000-2800 | 1000 | 350 | 150 | 1,52 | 0,0014 | 125 |
| T1219 N | 1220 | 1,000 | 0,275 | 2000-2800 | 1000 | 350 | 150 | 1,38 | 0,0184 | 125 |
| T1329 N | 1329 | 0,900 | 0,234 | 1800-2200 | 1000 | 300 | 200 | 1,13 | 0,0184 | 125 |
| T1589 N | 1589 | 1,100 | 0,237 | 2000-2800 | 500 | 400 | 150 | 2,45 | 0,0124 | 125 |
| T1218 N | 1220 | 1,11 | 0,410 | 2000-2800 | 1000 | 350 | 150 | 1,52 | 0,0140 | 125 |
| T1866 N | 1869 | 0,900 | 0,155 | 1800-2200 | 1000 | 300 | 200 | 2,2 | 0,0133 | 125 |
| T1869 N | 1869 | 0,900 | 0,155 | 1800-2200 | 1000 | 300 | 200 | 2,2 | 0,0133 | 125 |
| T2101 N | 2220 | 0,920 | 0,139 | 2000-2600 | 1000 | 250 | 150 | 1,2 | 0,0107 | 125 |
| T2156 N | 2159 | 1,050 | 0,154 | 2000-2800 | 1000 | 400 | 150 | 2,65 | 0,0099 | 125 |
| T2159 N | 2159 | 1,050 | 0,154 | 2000-2800 | 1000 | 400 | 150 | 2,65 | 0,0099 | 125 |
| T2160 N | 2159 | 1,050 | 0,154 | 2000-2800 | 1000 | 150 | 2,65 | 0,0099 | 125 | |
| T2476 N | 2480 | 0,950 | 0,154 | 2200-2800 | 1000 | 400 | 200 | 1,43 | 0,0085 | 125 |
| T2479 N | 2480 | 0,950 | 0,154 | 2200-2800 | 1000 | 400 | 200 | 1,43 | 0,0085 | 125 |
| T2480 N | 2480 | 0,950 | 0,154 | 2200-2800 | 1000 | 400 | 200 | 1,43 | 0,0085 | 125 |
| T2709 N | 2709 | 0,900 | 0,125 | 1600-2200 | 1000 | 300 | 200 | 2,35 | 0,0085 | 125 |
| T2710 N | 2709 | 0,900 | 0,125 | 1600-2200 | 1000 | 300 | 200 | 2,35 | 0,0085 | 125 |
| T4301 N | 4120 | 0,800 | 0,100 | 2200-2900 | 1000 | 250 | 300 | 1,20 | 0,0053 | 125 |
| T4771 N | 4400 | 0,800 | 0,100 | 2200-2900 | 1000 | 250 | 300 | 1,20 | 0,0048 | 125 |
Các Thyristor điện áp từ 3000V đến 4500V.
| Ký hiệu | Itb (A) |
Uo (V) |
Rđ mΩ |
Umax ( V ) |
du/dt (V/µs) |
tph µs |
di/dt A/µs |
∆U (V) |
RT oC/W |
tj oC |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| T 379 N | 422 | 1,20 | 1,60 | 3600-4200 | 1000 | 500 | 100 | 3,26 | 0,033 | 125 |
| T380 N | 380 | 1,20 | 1,20 | 3200-3800 | 1000 | 350 | 100 | 2,8 | 0,045 | 125 |
| T869 N | 860 | 1,08 | 0,50 | 3000-3600 | 1000 | 400 | 80 | 3,18 | 0,021 | 125 |
| T901 N | 970 | 1,14 | 0,475 | 2800-3600 | 1000 | 350 | 150 | 1,7 | 0,018 | 125 |
| T929 N | 930 | 1,00 | 0,430 | 3000-3600 | 1000 | 500 | 80 | 2,7 | 0,0215 | 125 |
| T1061 N | 1900 | 1,00 | 0,25 | 2800-3600 | 1000 | 350 | 300 | 1,5 | 0,0097 | 125 |
| T1929 N | 1930 | 1,08 | 0,20 | 3000-3800 | 1000 | 450 | 150 | 2,9 | 0,0099 | 125 |
| T2001 N | 2050 | 1,00 | 0,25 | 2800-3600 | 1000 | 350 | 300 | 1,5 | 0,0087 | 125 |
| T3401 N | 3401 | 0,82 | 0,145 | 3100-3600 | 1000 | 350 | 300 | 1,4 | 0,0054 | 125 |
| T3801 N | 3810 | 0,82 | 0,145 | 3100-3600 | 1000 | 350 | 300 | 1,4 | 0,0048 | 125 |
| T729 N | 730 | 1,20 | 0,570 | 3600-4200 | 1000 | 400 | 80 | 3,4 | 0,0215 | 125 |
| T730 N | 730 | 1,20 | 0,570 | 3600-4200 | 1000 | 400 | 80 | 3,4 | 0,0215 | 125 |
| T731 N | 925 | 1,10 | 0,542 | 3600-4200 | 2000 | 450 | 300 | 1,75 | 0,0185 | 125 |
| T1401 N | 1600 | 1,29 | 0,33 | 3600-4400 | 2000 | 450 | 300 | 1,95 | 0,0096 | 125 |
| T0971 N | 1730 | 1,29 | 0,33 | 3600-4400 | 2000 | 450 | 300 | 1,95 | 0,0086 | 125 |
| T3101 N | 3080 | 1,01 | 0,185 | 4000-4400 | 2000 | 500 | 300 | 1,75 | 0,0054 | 125 |
Các Thyristor điện áp từ 4800V đến 5500V.
| Ký hiệu | Itb (A) |
Uo (V) |
Rđ mΩ |
Umax ( V ) |
du/dt (V/µs) |
tph µs |
di/dt A/µs |
∆U (V) |
RT oC/W |
tj oC |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| T 1451 N | 1690 | 0,92 | 0,37 | 4800-5200 | 2000 | 550 | 300 | 1,70 | 0,0097 | 125 |
| T 1551 N | 1810 | 0,92 | 0,37 | 4800-5200 | 2000 | 550 | 300 | 1,70 | 0,0086 | 125 |
| T 2161 N | 2160 | 0,81 | 0,36 | 4800-5200 | 2000 | 550 | 300 | 1,85 | 0,0075 | 125 |
| T 2351 N | 2350 | 0,81 | 0,36 | 4800-5200 | 2000 | 550 | 300 | 1,85 | 0,0064 | 125 |
| T 2401 N | 2670 | 1,02 | 0,27 | 4800-5200 | 2000 | 350 | 300 | 2,10 | 0,0054 | 125 |
| T 2851 N | 3150 | 0,98 | 0,18 | 4800-5200 | 2000 | 600 | 300 | 1,70 | 0,0054 | 125 |
| T 4021 N | 4020 | 0,92 | 0,142 | 4800-5350 | 2000 | 550 | 150 | 1,80 | 0,0043 | 125 |
Các Thyristor điện áp từ 6000V đến 8000V.
| Ký hiệu | tb (A) |
Uo (V) |
Rđ mΩ |
Umax ( V ) |
du/dt (V/µs) |
tph µs |
di/dt A/µs |
∆U (V) |
RT oC/W |
tj oC |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| T 201 N | 245 | 1,29 | 1,18 | 6000-7000 | 2000 | 650 | 300 | 3,4 | 0,0 | 125 |
| T 501 N | 640 | 1,30 | 1,35 | 6000-7000 | 2000 | 650 | 300 | 2,65 | 0,0 | 125 |
| T 551 N | 600 | 1,30 | 1,35 | 6000-7000 | 2000 | 650 | 300 | 2,65 | 0,0 | 125 |
| T 1081 N | 1300 | 1,18 | 0,759 | 6000-7000 | 2000 | 650 | 300 | 2,7 | 0,0 | 125 |
| T 1201N | 1200 | 1,18 | 0,759 | 6000-7000 | 2000 | 650 | 300 | 2,7 | 0,0 | 125 |
| T 1651N | 1650 | 1,22 | 0,490 | 6000-7000 | 2000 | 650 | 300 | 2,65 | 0,0 | 125 |
| T 1851N | 1850 | 1,22 | 0,490 | 6000-7000 | 2000 | 650 | 300 | 2,65 | 0,0 | 125 |
| T 1901 N | 2100 | 1,24 | 0,440 | 7000-8000 | 2000 | 550 | 300 | 3,0 | 0,0 | 125 |
| T 2871 N | 2870 | 1,28 | 0,278 | 7500-8000 | 2000 | 550 | 300 | 2,96 | 0,0 | 125 |
Các van Thyristor tần số cao ( Fast )
| Ký hiệu | Ihd (A) |
Uo (V) |
Rđ mΩ |
Umax ( V ) |
du/dt (V/µs) |
tph µs |
di/dt A/µs |
∆U (V) |
Uđk V |
Iđk mA |
| T 72 F | 200 | 1,25 | 1,8 | 400-600 | 500 | < 18 | 200 | 2,1 | 2,0 | 150 |
| T 102 F | 220 | 1,20 | 1,4 | 200-600 | 1000 | < 15 | 200 | 1,95 | 2,0 | 150 |
| T 178 F | 300 | 1,02 | 1,55 | 200-600 | 500 | < 15 | 300 | 1,85 | 2,0 | 200 |
| T 308 F | 600 | 1,00 | 0,7 | 200-600 | 1000 | < 15 | 300 | 1,90 | 2,0 | 200 |
| T 698 F | 1100 | 1,02 | 0,32 | 200-600 | 1000 | < 15 | 160 | 1,65 | 2,0 | 200 |
| T 1078 F | 2000 | 1,02 | 0,2 | 200-400 | 1000 | < 15 | 160 | 1,81 | 2,0 | 250 |
| T 80 F | 200 | 1,30 | 2,4 | 1200-1300 | 1000 | < 25 | 160 | 2,4 | 2,0 | 150 |
| T 120 F | 240 | 1,20 | 1,60 | 1200-1300 | 1000 | < 25 | 160 | 2,2 | 2,0 | 150 |
| T 128 F | 300 | 1,28 | 2,15 | 1200-1300 | 1000 | < 25 | 200 | 2,6 | 2,0 | 150 |
| T 188 F | 400 | 1,20 | 1,35 | 1000-1300 | 1000 | < 25 | 200 | 2,44 | 2,0 | 150 |
| T 290 F | 550 | 1,20 | 0,75 | 1000-1300 | 1000 | < 25 | 200 | 2,1 | 2,2 | 150 |
| T 318 F | 700 | 1,30 | 0,70 | 1000-1200 | 1000 | < 25 | 200 | 2,25 | 2,2 | 250 |
| T 320 F | 600 | 1,15 | 0,42 | 1000-1300 | 1000 | < 25 | 200 | 1,95 | 2,2 | 250 |
| T 340 F | 600 | 0,90 | 0,70 | 1000-1400 | 1000 | < 60 | 200 | 1,65 | 2,2 | 250 |
| T 408 F | 750 | 1,20 | 0,63 | 1000-1200 | 1000 | < 25 | 200 | 2,20 | 2,2 | 250 |
| T 599 F | 1500 | 1,15 | 0,42 | 1200-1300 | 1000 | < 30 | 200 | 1,66 | 2,2 | 250 |
| T 600 F | 1500 | 1,15 | 0,42 | 1200-1300 | 1000 | < 20 | 200 | 1,66 | 2,2 | 250 |
| T 1052 F | 2200 | 1,45 | 0,30 | 1000-1200 | 1000 | < 25 | 200 | 2,70 | 2,2 | 250 |
| T 930 F | 2000 | 1,35 | 0,33 | 1600-2000 | 1000 | < 60 | 400 | 2,70 | 2,2 | 250 |
Các van Thyristor quang ( Foto-Thyristor )
| Ký hiệu | Itb (A) |
Uo (V) |
Rđ mΩ |
Umax ( V ) |
du/dt V/µs |
tph µs |
di/dt A/µs |
∆U (V) |
RT oC/W |
tj oC |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| T 553 N | 550 | 1,30 | 1,35 | 7000 | 2000 | 650 | 300 | 2,65 | 0,0200 | 120 |
| T 1503 N | 1760 | 1,24 | 0,44 | 7500-8000 | 2000 | 550 | 300 | 3,0 | 0,0063 | 120 |
| T 2563 N | 2560 | 1,28 | 0,278 | 7500-8000 | 2000 | 550 | 300 | 2,95 | 0,0046 | 120 |
| T 4003 N | 3845 | 0,92 | 0,142 | 5200 | 2000 | 550 | 300 | 1,8 | 0,0046 | 120 |
Các van Thyristor xung ( Pulsed)
| Ký hiệu | Ixung (kA) |
Uo (V) |
Umax ( V ) |
di/dt A/µs |
RT oC/W |
tj oC |
| T4003 NH | 100 | 1,8 | 5200 | 5000 | 0,0043 | 120 |
| T1503 NH | 40 | 3,0 | 8000 | 5000 | 0,006 | 120 |
| T2563 NH | 56 | 2,95 | 8000 | 5000 | 0,0043 | 120 |
B. Thyristor Tây Âu theo RS
| Ký hiệu | Itbmax (A) |
UTmax ( V ) |
góc dẫn van (độ điện) |
toC max vỏ van | Uđk ( V ) |
Iđk (mA) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| btx-18-400 | 1 | 500 | 180 | 105 | 2 | 5 |
| tic106m | 3,2 | 600 | 180 | 80 | 1,2 | 0,2 |
| tic116m | 5 | 600 | 180 | 70 | 2,5 | 20 |
| tic126m | 7,5 | 600 | 180 | 70 | 2,5 | 20 |
| ticp106d | 2 | 400 | 180 | 85 | 1 | 0,2 |
| ticp106m | 2 | 600 | 180 | 85 | 1 | 0,2 |
| 2n6397 | 5,1 | 400 | 180 | 73 | 1,5 | 30 |
| 2n6398 | 7,5 | 600 | 180 | 73 | 1,5 | 30 |
| bt148 -600r | 2,5 | 600 | 180 | 95 | 1,5 | 0,26 |
| bt151f-500r | 5,7 | 500 | 180 | 74 | 1,5 | 20 |
| bt152 -600r | 13 | 600 | 180 | 93 | 1 | 32 |
| bty79 -400R | 6,4 | 400 | 180 | 90 | 3 | 30 |
| bty79 -800R | 6,4 | 800 | 180 | 90 | 3 | 30 |
| no18rh05 | 21 | 500 | 180 | 85 | 3 | 100 |
| no18rh08 | 21 | 800 | 180 | 85 | 3 | 100 |
Chủng loại hai van một vỏ kiểu cách li có cách đấu van như sau :
- Điôt đấu nối tiếp với tiristor – hình PL 1.1a. Ký hiệu MDS 35-800 ( 35A , 800 V ; Uđk =1,5 V, Iđk =400 mA ).
- Hai tiristor đấu song song ngược – hình PL 1.1b. Ký hiệu MSS 40-800 (40A , 800 V ; Uđk =1,5 V, Iđk =400 mA ).
- Hai tiristor đấu nối tiếp với nhau- hình PL 1.1c. Loại này bao gồm các cấp điện áp : 800; 1200 có thể có 1600 V và các cỡ dòng điện 18; 25; 40; 55;
90; 130; 160 A. Tất cả các loại này đều có loại van rời tương đươn có ký hiệu SKKT . Thí dụ SKKT19/08 tương đương loại 18A – 800V; SKKT 26/12 tương
đương loại 25A-1200V.
Nguồn: machdientu.org
Trả lời
