Mạch Ampli 100W dùng IC TDA7294

26/08/2020 by admin 16 Bình luận

Đã được đăng vào 10/05/2017 @ 17:14

Mạch Ampli 100W dùng IC TDA7294

Mục lục hiện
Mạch Ampli 100W dùng IC TDA7294
* Mạch cấp nguồn:
* Mạch chỉnh âm sắc Bass Treble dùng IC 4558D:
* Mạch nguyên lý TDA7294:
* Cuối cùng là mạch in PCB:

Xem thêm:

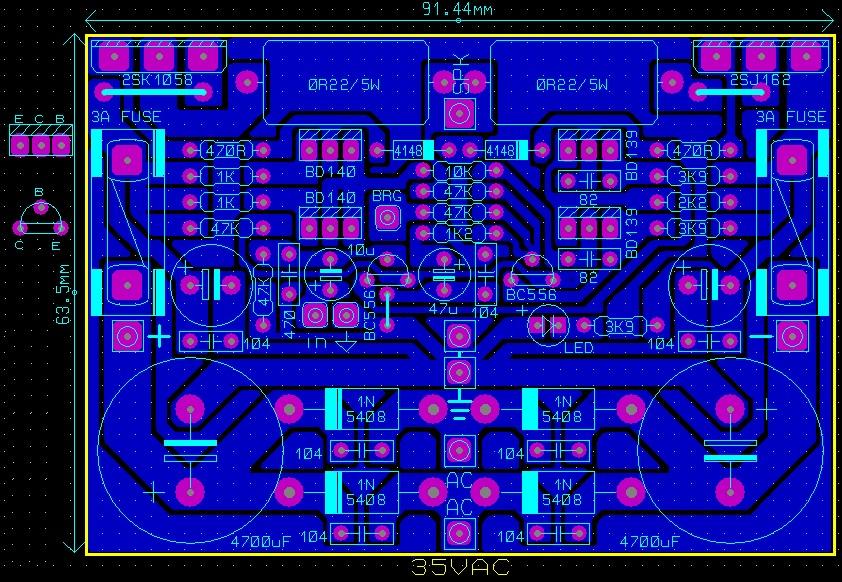

  • Mạch ampli 100W sử dụng cặp sò MOSFET 2SK1058 và 2SJ162
  • Mạch khuếch đại cho loa Sub công suất lên tới 100W
  • Mạch Amply 100W dùng cặp D718 và B688

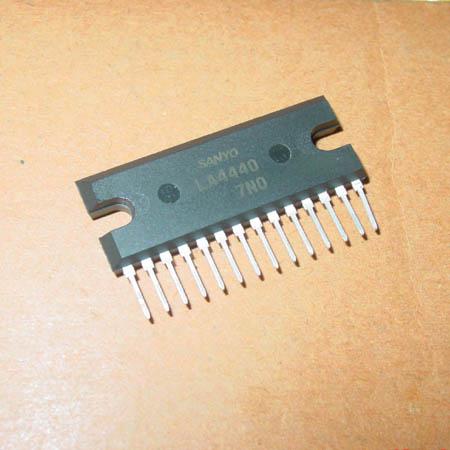

  • Mạch Ampli 19W dùng IC LA4440
  • Mạch ampli 60W dùng sò D880

IC TDA7294 là một IC khuếch đại thuật toán, đầu ra có thể đạt công suất lên đến 100W

Chạy nguồn đối xứng với đện áp tối đa đặt vào tầng công suất là +/-40VDC và áp nhỏ nhất mà ic có thể chạy được là +/-10VDC

Tải loa có trở kháng từ 4-8 ohm.

Với trở kháng loa là 8ohm để đạt công suất tối đa nguồn cấp phải đạt +/-38VDC và tải 4ohm là +/-29VDC.

Chất âm khá hay, do là tầng khuếch đại thuật toán lên nó chỉ cho chất lượng của ampli chạy class AB.

Bấm vào ảnh để xem chi tiết nếu không nhìn rõ….!

Thiết kế mạch này dựa trên Datasheet TDA7294: tda7294

* Mạch cấp nguồn:

* Mạch chỉnh âm sắc Bass Treble dùng IC 4558D:

* Mạch nguyên lý TDA7294:

*Chú ý:

Hai chân MUTE và STBY các bạn nối với 2 trở 47K  lên +Vs nha.

* Cuối cùng là mạch in PCB:

Tải mạch in tại ĐÂY

Nguồn tin: sangtaoclub.net

5 / 5 ( 1 bình chọn )

You May Also Like

Mạch điều phối âm thanh tạo hiệu ứng dịch chuyển
Mạch điều phối âm thanh tạo hiệu ứng dịch chuyển
Mạch khuyếch đại âm thanh 10W sử dụng nguồn đơn
Mạch khuếch đại âm thanh 10W sử dụng nguồn đơn
Mạch khuếch đại công suất âm thanh 65W

Thuộc chủ đề:Audio / Amplifiers Tag với:100W, 7294, ampli, audio

Bài viết trước « Điều khiển động cơ Servo SG90 bằng App Blynk sử dụng NodeMCU ESP8266
Bài viết sau Mạch ampli 100W sử dụng cặp sò MOSFET 2SK1058 và 2SJ162 »

Reader Interactions

Bình luận

    Trả lời Hủy

    Email của bạn sẽ không được hiển thị công khai. Các trường bắt buộc được đánh dấu *

  1. Thin LienKhui viết

    29/09/2018 lúc 10:06

    Cho hỏi mạch basstreble ngỏ ra có dùng thêm con trở nào khi nối vào in công suất 7294 không

    Trả lời
  2. Thin Lienkhui viết

    29/09/2018 lúc 10:16

    Cho hoi công suất thực bao w ạ

    Trả lời
    • admin viết

      12/11/2018 lúc 14:55

      Công suất thực tùy vào chất lượng linh kiện bạn nhé! Thân.

      Trả lời
  3. Khoa viết

    17/08/2019 lúc 13:09

    Cho hỏi nếu ko mắc 2 trở 47k ve vc+ thi mạch có hoat đọng bình thường ko

    Trả lời
    • admin viết

      19/08/2019 lúc 13:15

      Bạn phải mắc như sơ đồ mình đưa nhé!

      Trả lời
  4. phạm quốc huy viết

    28/08/2019 lúc 16:43

    ad có thể ns cho e biết nguyên lý hoạt động của mạch kdcs với ạ

    Trả lời
  5. huy viết

    16/07/2020 lúc 20:29

    cho em xin mạch tổng luôn được ko ạ, tổng hợp all ý. thân

    Trả lời
    • admin viết

      24/07/2020 lúc 08:33

      Trong phần cuối bài viết có phần tải về toàn bộ mà bạn ơi!

      Trả lời
  6. Bin viết

    28/10/2020 lúc 09:38

    cho mình hỏi là nếu minh ko dùng mạch chình âm sắc mà chỉ dùng 2 mạch kia thì có vấn đề ji ko bạn hì hì :)))

    Trả lời
    • admin viết

      28/10/2020 lúc 09:41

      Không sao. Có điều không chỉnh được âm sắc thôi =))

      Trả lời
  7. tèo viết

    01/11/2020 lúc 18:15

    (Hai chân MUTE và STBY các bạn nối với 2 trở 47K lên +Vs)
    là mình cho mỗi chân nối với 1 con trở rồi nối cả 2 vào cái chân số 3(Vs+) của POWER đúng ko ạ, hay như thế nào vậy ạ

    Trả lời
    • admin viết

      02/11/2020 lúc 14:11

      Mỗi chân 1 con trở. Thêm cái công tắc, nếu dùng thì bật công tắc – không dùng thì tắt đi cho tiện.

      Trả lời
  8. tèo viết

    20/12/2020 lúc 10:07

    cho mình xin cách chế jack cắm để kết nối dth với mạch đc ko

    Trả lời
    • admin viết

      21/12/2020 lúc 08:19

      Cái này chế dễ mà. Bạn ra chợ hoặc hàng âm thanh mua cái Jack rồi về hàn dây vào thôi

      Trả lời
  9. Viet viết

    14/01/2021 lúc 13:50

    Cho mình xin cách toán, nguyên lý hoạt động của mạch đc ko ạ, mình cảm ơn ạ

    Trả lời
    • admin viết

      14/01/2021 lúc 13:56

      Mình dựa theo Datasheet của TDA7294 nhé bạn. Bạn xem thông số và cách tính toán ở đây:
      https://machdienlythu.vn/wp-content/uploads/2021/01/tda7294.pdf

      Trả lời
