Giải mã Remote RF bất kỳ bằng Arduino

08/01/2026 by admin 2 Bình luận

Đã được đăng vào 26/08/2021 @ 15:41

Giải mã Remote RF bất kỳ bằng Arduino

Mục lục hiện
Giải mã Remote RF bất kỳ bằng Arduino
GIỚI THIỆU
VIDEO HƯỚNG DẪN 1
VIDEO HƯỚNG DẪN 2
LINH KIỆN
MỘT VÀI LOẠI MODULE THU RF
MẠCH NGUYÊN LÝ
LẬP TRÌNH
CODE ReceiveDemo_Simple
CODE ReceiveDemo_Advanced
Điều khiển thiết bị bằng Remote vừa giải mã

GIỚI THIỆU

Hôm nay mình sẽ hướng dẫn các bạn cách giải mã một Remote RF 433Mhz (hoặc 315Mhz) bất kỳ.

Mục đích chính là để có thể tận dụng remote RF điều khiển đèn, máy bơm, các thiết bị điện,..v.v.. chỉ với vài dòng code đơn giản trên Arduino.

Xem thêm:

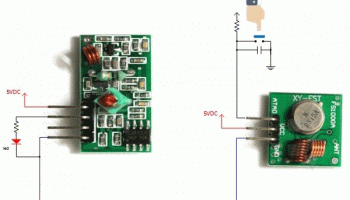

  • Kỹ thuật truyền sóng RF 433Mhz và 315Mhz
  • Giải mã Remote hồng ngoại với Arduino
  • Arduino cơ bản 14: Điều khiển LED bằng IR Remote sử dụng Arduino
Remote RF 4 kênh
Remote RF 8 kênh

Ngoài ra, có thể giải mã cả những cảm biến RF 433Mhz (hoặc 315Mhz) bán ngoài thị trường như Cảm biến báo trộm PIR, cảm biến báo mở cửa…

Từ đó, có thể tích hợp các cảm biến mua sẵn để làm 1 hệ thống chống trộm cho riêng bạn!

Cảm biến RF đóng – mở cửa dùng tiếp điểm công tắc từ
Cảm biến chuyển động PIR

VIDEO HƯỚNG DẪN 1

VIDEO HƯỚNG DẪN 2

LINH KIỆN

  • Mạch Arduino loại nào cũng được (UNO, Nano, Pro mini,…)
  • Module thu sóng RF 433Mhz (hoặc 315Mhz) – Mình dùng Module XD-RF-5V trong bài này.
  • Remote RF 433Mhz (hoặc 315Mhz) HOẶC cảm biến RF HOẶC module phát sóng RF
  • Bo cắm test
  • Dây cắm test

MỘT VÀI LOẠI MODULE THU RF

Module thu XD-RF-5V



Module phát RF FS1000A và thu RF XY-MK-5V

MẠCH NGUYÊN LÝ

Module thu tín hiệu RF sẽ có một hoặc nhiều chân Data.

Các bạn chỉ việc chọn một trong các chân Data trên module, sau đó kết nối chân đó với GPIO của mạch Arduino.

Arduino Pin  433 MHz Receiver Pins
GND GND
5V VCC
Digital Pin 2 (D2) Data



Sơ đồ nối dây



Thực tế có thể dùng mạch Arduino Nano cho nhỏ gọn

LẬP TRÌNH

Đầu tiên, các bạn phải cài thử viện rc-switch cho phần mềm Arduino IDE

Hướng dẫn thêm mới thư viện trong Arduino IDE

Thêm thư viện rc-switch

Sau khi đã thêm thư viện thành công, chúng ta mở code mẫu có sẵn trong thư viện rc-switch.

  • Tại phần mềm Arduino IDE, vào File -> Excamples -> rc-switch -> ReceiveDemo_Simple

CODE ReceiveDemo_Simple

/*
  Simple example for receiving

  https://github.com/sui77/rc-switch/
*/

#include <RCSwitch.h>

RCSwitch mySwitch = RCSwitch();

void setup() {
  Serial.begin(9600);
  mySwitch.enableReceive(0);  // Receiver on interrupt 0 => that is pin #2
}

void loop() {
  if (mySwitch.available()) {

    Serial.print("Received ");
    Serial.print( mySwitch.getReceivedValue() );
    Serial.print(" / ");
    Serial.print( mySwitch.getReceivedBitlength() );
    Serial.print("bit ");
    Serial.print("Protocol: ");
    Serial.println( mySwitch.getReceivedProtocol() );

    mySwitch.resetAvailable();
  }
}

CODE ReceiveDemo_Advanced

  • Tại phần mềm Arduino IDE, vào File -> Excamples -> rc-switch -> ReceiveDemo_Advanced
/*
  Example for receiving

  https://github.com/sui77/rc-switch/

  If you want to visualize a telegram copy the raw data and
  paste it into http://test.sui.li/oszi/
*/

#include <RCSwitch.h>

RCSwitch mySwitch = RCSwitch();

void setup() {
  Serial.begin(9600);
  mySwitch.enableReceive(0);  // Receiver on interrupt 0 => that is pin #2
}

void loop() {
  if (mySwitch.available()) {
    output(mySwitch.getReceivedValue(), mySwitch.getReceivedBitlength(), mySwitch.getReceivedDelay(), mySwitch.getReceivedRawdata(),mySwitch.getReceivedProtocol());
    mySwitch.resetAvailable();
  }
}

Sau khi nạp code, mở Terminal của phần mềm lên và bấm 1 nút trên Remote RF.

Mã của nút bấm đó như ảnh dưới

Xem VIDEO ở đầu bài viết để rõ hơn cách dùng nhé!

Mã nút nhấn của Remote RF đọc được

Điều khiển thiết bị bằng Remote vừa giải mã

Sau khi đọc được mã của Remote (Mỗi nút trên Remote là 1 mã khác nhau), các bạn có thể tận dụng đoạn mã đó để gán vào code điều khiển thiết bị.

Chân điều khiển relay là chân 13 trên mạch Arduino.

Xem VIDEO ở đầu bài viết để rõ hơn cách làm nhé!

/*
  Simple example for receiving

  https://github.com/sui77/rc-switch/
*/

#include <RCSwitch.h>
#define relay (13)
RCSwitch mySwitch = RCSwitch();
unsigned long num ;
void setup() {
  Serial.begin(9600);
  mySwitch.enableReceive(0);  // Receiver on interrupt 0 => that is pin #2

  pinMode(relay, OUTPUT);
  digitalWrite(relay, HIGH);
}


void loop() {
  if (mySwitch.available()) {

    Serial.print("Received ");
    Serial.print( mySwitch.getReceivedValue() );
    Serial.print(" / ");
    num=mySwitch.getReceivedValue();
    if(num==15307640)
    {digitalWrite(relay, LOW);   //thay đổi số 15307640 tương ứng
    }
    if(num==15307636)
    {digitalWrite(relay, HIGH);  //thay đổi số 15307636 tương ứng
    }
    mySwitch.resetAvailable();
  }
}

CHÚC CÁC BẠN THÀNH CÔNG!
