Cầu phân áp, chia áp và phần mềm tính toán

02/10/2021 by admin Để lại bình luận

Đã được đăng vào 07/12/2020 @ 14:15

Cầu phân áp, chia áp và phần mềm tính toán

Mục lục hiện
Cầu phân áp, chia áp và phần mềm tính toán
Mạch ứng dụng nguồn trong Laptop
Phần mềm tính toán mạch chia áp
TẢI PHẦN MỀM

Trong quá trình sửa chữa mạch điện tử ta hay bắt gặp những cầu điện trở phân áp

Nhất là trong những mạch hồi tiếp ổn định điện áp ra hoặc những khối nguồn có thể tăng giảm áp trong quá trình làm việc của laptop nói riêng.

Xem thêm:

  • Điện trở
  • Các tham số kỹ thuật đặc trưng của điện trở
  • Đọc giá trị điện trở chữ



Ở hình trên,muốn tìm điện áp Vout1, Vout2 trước tiên ta tìm dòng (I) đổ qua mạch điện :

I = Vcc / (R1 + R2+ R3 )
Vout1 = I x ( R2 + R3)
Vout2 = I x R3

Áp dụng thực tế :

I = 5 V /(4,7K + 4,7K + 6,8K) = 0,000308(A)

Vout1 = (4,7k+ 6,8k) x 0,000308A =3,542V

Vout2 = 6,8k x 0,000308A = 2,1V

Trong các khối nguồn thường dùng cầu phân áp 2 điệt trở nên viêc tính áp sẽ nhanh hơn :

I= Vcc / (R1 + R2)

Vout1 là điện áp đo được tại 2 đầu điện trở R2:

Vout1 = I x R2

Với cầu phân áp 2 điện trở , ta có thể dùng công thức biến đổi :

Vout1 = I x R2 = [Vcc / (R1 + R2 )]x R2 => Vout1= (Vcc.R2)/(R1+R2)

Mạch ứng dụng nguồn trong Laptop

Phần mềm tính toán mạch chia áp

Phần mềm tính cầu phân áp Rất tiện cho việc sữa chữa

Với 4 dòng dữ liệu bạn cứ cho thông số của 3 dòng

Sau đó Click vào tên của dòng còn lại bạn sẽ có kết quả chính xác đỡ phải lấy máy tính ra bấm mất thời gian

TẢI PHẦN MỀM

PHAN MEM CHIA AP

Nguồn: laptopblue.com

5/5 - (1 bình chọn)
  • Share on Facebook
  • Tweet on Twitter

Bài viết liên quan

Arduino cơ bản 09: Cảm biến ánh sáng (Quang trở) cách chia điện áp trong môi trường Arduino
Arduino cơ bản 09: Cảm biến ánh sáng (Quang trở) cách chia điện áp trong môi trường Arduino
Cấp nguồn và phân cực cho Transistor như thế nào
Cấp nguồn và phân cực cho Transistor như thế nào

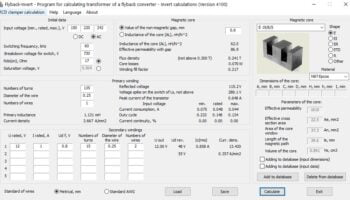

Chương trình tính toán biến áp xung của nguồn chuyển đổi Flyback
