Arduino cơ bản 09: Cảm biến ánh sáng (Quang trở) cách chia điện áp trong môi trường Arduino

19/12/2019 by admin Để lại bình luận

Arduino cơ bản 09: Cảm biến ánh sáng (Quang trở) cách chia điện áp trong môi trường Arduino

Tiếp tục bài viết trong khóa học lập trình Arduino. Hôm nay mình sẽ gửi đến các bạn một chủ đề mới là cảm biến ánh sáng (quang trở).

Vậy cảm biến quang trở có cấu tạo và nguyên lý hoạt động như thế nào?

Ứng dụng thực tiễn trong đời sống ra sao?

Chúng ta đi vào tìm hiểu ngay nhé.

Cảm biến ánh sáng (Quang trở)

Mục lục hiện
Cảm biến ánh sáng (Quang trở)
Cách chia điện áp trong môi trường Arduino
Sơ đồ đấu nối
Các linh kiện cần thiết cho dự án
Code mẫu
Giải thích code
Lời kết

Trong chuỗi bài viết về lập trình Arduino mình đã nói về cảm biến ánh sáng nhưng chưa giải thích thực sự chi tiết, trong bài hôm nay mình sẽ giải thích chi tiết hơn cho những phần còn thiếu từ bài trước. Để có thể tiếp thu một cách tốt nhất các bạn xem lại bài trước để hiểu rõ hơn.

Xem ngay:

  • Bật Tắt Đèn bằng cảm biến ánh sáng sử dụng Arduino
  • Arduino cơ bản 02 – Phần 2: PWM | Thay đổi ánh sáng của LED trên Arduino

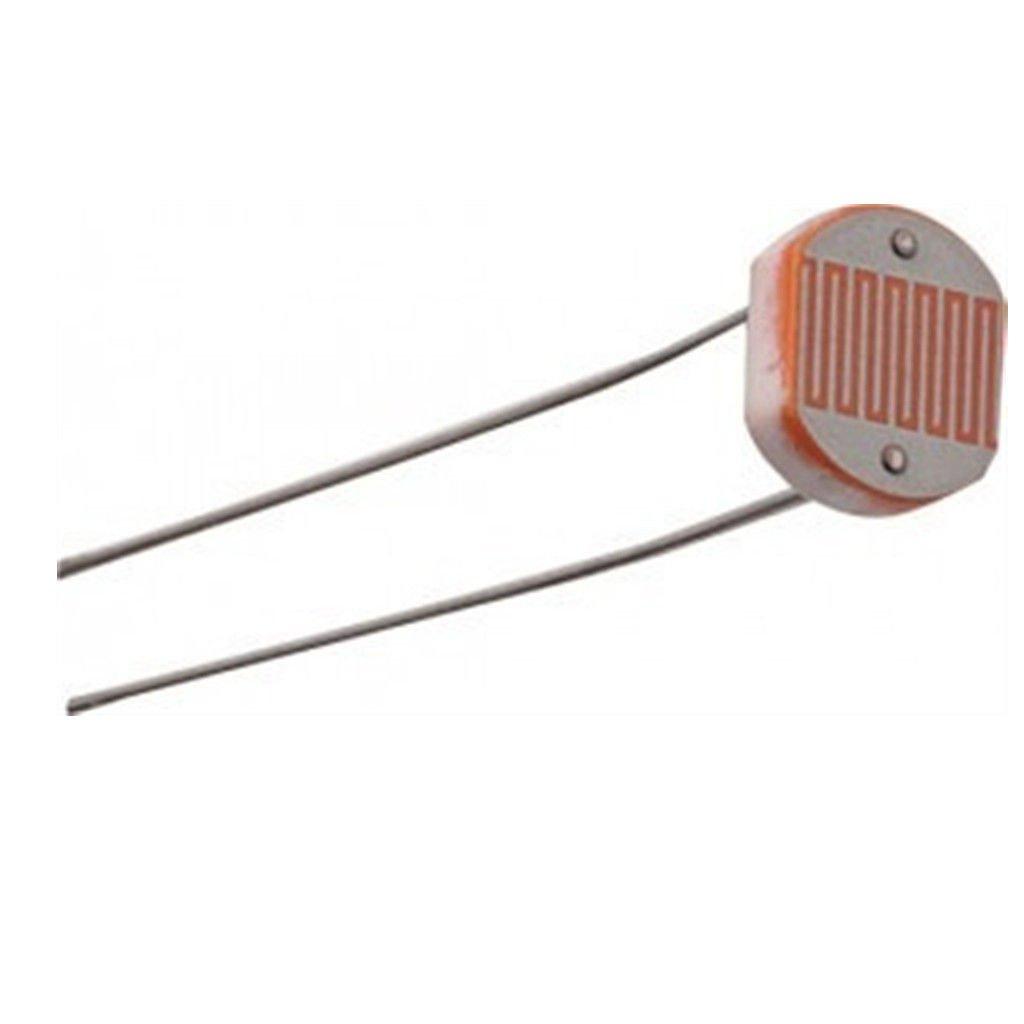

Cảm biến ánh sáng quang trở.

Cảm biến ánh sáng quang trở hoạt động theo nguyên lý: điện trở thay đổi khi có ánh sáng chiếu vào (0 – 1023 tương tự từ 0 – 5V) quang trở có điện trở đến vài MΩ, khi có ánh sáng chiếu vào điện trở giảm xuống mức một vài trăm Ω.

Cách chia điện áp trong môi trường Arduino

Trong bài viết mình sẽ cho điện trở R1 = 10K và R2 ở đây sẽ là cảm biến quang trở. Mục đích ở đây mình dùng điện trở cố định 10K là để xác định được tỉ lệ chia điện áp Vout một các chính xác nhất.

Để tính được điện áp Vout các bạn áp dụng công thức như hình, bên dưới mình chia sẽ một phần mền điện tử khá hay các bạn có thể tải về và vọc trên này nhé.

Sơ đồ đấu nối

Các linh kiện cần thiết cho dự án

Các linh kiện Số lượng
Board Arduino Uno R3 1
Cảm biến ánh sáng 1
LED 5mm  1
Điện trở 220R  2
Dây nối
BreadBoard  1

Code mẫu

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
/*
  Ambient Light controlled LED
*/
int LED = 13;                     //Led pin
int val = 0;

void setup(){
     pinMode(LED,OUTPUT);
     Serial.begin(9600);
}

void loop(){
     val = analogRead(0);
     Serial.println(val);
     if(val<1000){
          digitalWrite(LED,LOW);
     }else{
          digitalWrite(LED,HIGH);
     }
     delay(10);
}

Giải thích code

Trong phần code của bài hôm nay từ phần khai báo đến cách sử dụng các hàm analogRead() thì mình đã giải thích rất chi tiết trong chuỗi khóa học lập trình Arduino Miễn Phí. Các bạn có thể xem lại Bài 7 trong khóa học nhé.

  • Xem thêm: Cảnh báo nhiệt độ (LM35) bằng còi báo sử dụng Arduino Uno

Lời kết

Bài viết hôm nay khá ngắn gọn và dễ hiểu qua bài học chúng ta tìm hiểu thêm về một linh kiện mới là cảm biến ánh sáng (quang trở).

Nguồn: arduinokit.vn
