Bảng tra cứu mã và điện áp ổn định của diode zener từ 3.3V – 100V

23/05/2025 by admin 1 Bình luận

Đã được đăng vào 23/05/2019 @ 14:35

Bảng tra cứu mã và điện áp ổn định của diode zener từ 3.3V – 100V

Thông thường khi chúng ta đi mua diode zener thì người bán sẽ lấy cho chúng ta đúng con diode zener có điện áp ổn định theo yêu cầu như loại 3.3V, hay 5.1V…

Nhưng do dùng nhiều hay bị để lẫn mà chúng ta quên mất con này là con ổn định điện áp mấy Volt.

Lúc này chúng ta thử 2 cách  sau để biết điện áp của nó là bao nhiêu.

Xem thêm:

  • Bảng tra cứu điốt (diode) công suất nhỏ
  • Mạch ổn áp cố định, IC ổn áp

Cách 1

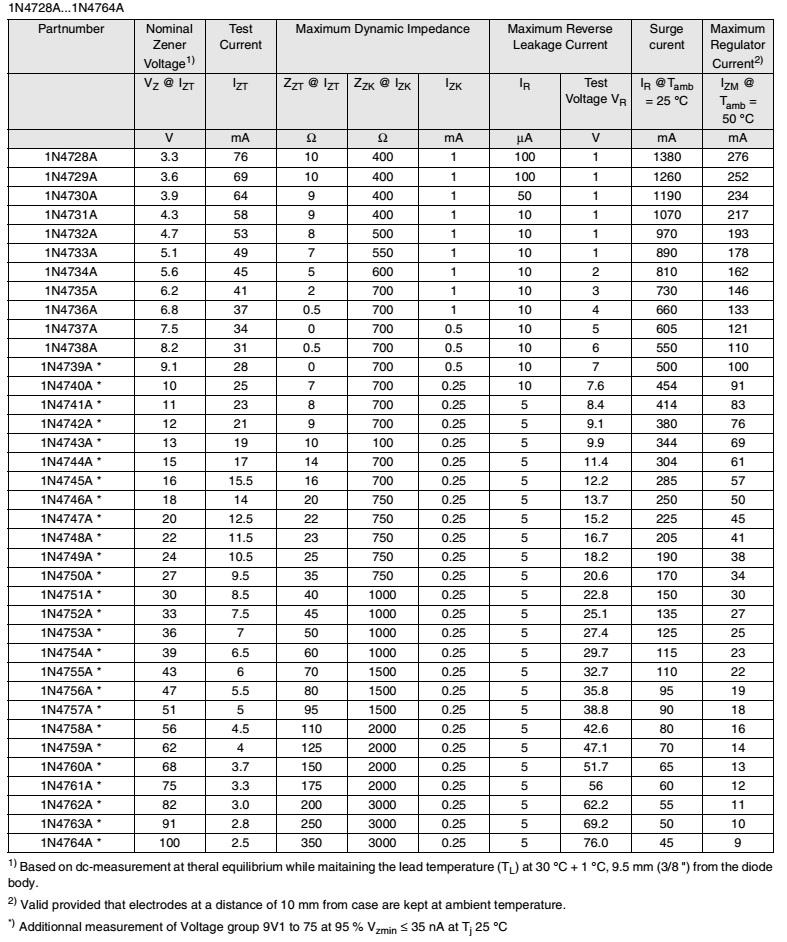

Đọc mã trên thân diode và tra bảng (Bạn cần phải đọc từng con số được ghi trên thân diode và tra trong bảng dưới.)

Điện áp ổn định của diode zener

Cách 2

Nối vào mạch và đo sống (đa phần các số ghi trên thân diode tương đối khó đọc, và không đọc được.

Vì vậy trong cách này chúng ta sẽ nối diode vào mạch như hình dưới và dùng đồng hồ vạn năng để đo Vout.

Chú ý:

Với cách đo này, chúng ta cần trọn điện trở Rs sao cho dòng Iz không vượt quá ngưỡng làm hỏng diode.

Thông thường chúng ta nên chọn Rs vào khỏng 10K hay 100K, điện áp Vin ở đây phải lớn hơn điện áp ổn áp diode zener)

Nguồn: machdientu.org
